Zagęszczarka gruntu WEBER rewersyjna CR7 CCD 2.0 HATZ 65kN 477kg
Opis
Zagęszczarka gruntu WEBER rewersyjna CR7 CCD 2.0 HATZ 65kN 477kg
Dwukierunkowe płyty wibracyjne WEBER MT odznaczają się wysokim komfortem obsługi, kompaktowymi wymiarami, stabilnymi parametrami pracy oraz dużą żywotnością.
WEBER MT Technologie:
WEBER CR7 CCD 2.0 jest ekonomiczną maszyną o dużej wydajności zagęszczania. Wszelkie prace związane z zagęszczaniem podłoża poczynając od klasycznych robót drogowych i ziemnych po układanie kostki brukowej z wykorzystaniem WEBER CR7 CCD 2.0 stają się bezproblemowe. Równomierne parametry posuwu, sprawne działanie i niski poziom wibracji na rękojeści zapewniają wysoki komfort obsługi.
Dużą wydajność podkreślają siła odśrodkowa 65kN, ciężar 477kg i niezawodny silnik wysokoprężny Hatz.
Ochrona silnika MDM/ COMPATROL 2.0
Wprowadzając technologię COMPATROL® Weber MT stał się pionierem w rozwoju nawierzchniowych systemów kontroli stopnia zagęszczania, przeznaczonych do ręcznie kierowanych maszyn zagęszczających. W celu stałego polepszania jakości i walorów użytkowych swoich maszyn firma ponadprzeciętnie inwestuje w badania i rozwój. Najnowszym rezultatem jest rozszerzenie kontroli stopnia zagęszczania o aktywną ochronę silnika MDM w zagęszczarkach typoszeregu CR 6 do CR 9. Są one dostępne w trzech wariantach: wersja standardowa z rozruchem elektrycznym, wersja MDM z aktywną ochroną silnika oraz wersja COMPATROL® 2.0 z systemem kontroli stopnia zagęszczania i zabezpieczeniem jednostki napędowej.
Ochrona silnika MDM:
Zagęszczarki rewersyjne CR7 CCD 2.0 wyposażone w ochronę silnika MDM zapewniają wysoki poziom bezpieczeństwa eksploatacyjnego. Przy zbyt niskim ciśnieniu oleju, wysokiej temperaturze lub dużym zanieczyszczeniu filtra powietrza silnik wysokoprężny Hatz automatycznie się wyłącza. Jeżeli zajdzie któryś z tych przypadków zasygnalizuje to operatorowi odpowiednia dioda LED. Uszkodzenia silnika na skutek niewystarczającego serwisu należą do przeszłości. Bezpieczeństwo eksploatacyjne i żywotność silnika znacznie się zwiększają.
Zielona dioda LED sygnalizuje, że urządzenie jest gotowe do pracy. | |
Zgłoszenie błędu: zbyt niskie ciśnienie oleju! Silnik zostanie natychmiast wyłączony. | |
Zgłoszenie błędu: brak ładowania akumulatora. | |
Zgłoszenie błędu: zbyt wysoka temperatura silnika. Silnik zostanie wyłączony po 3 minutach od zaświecenia się diody LED. |
|
Zgłoszenie błędu: silnie zanieczyszczony filtr powietrza. Silnik zostanie wyłączony po 10 minutach od zaświecenia się diody LED. |
|
Wskazanie następnego terminu przeglądu. Dioda LED zapala się 10 godzin roboczych przed terminem następnego przeglądu (pierwszy przegląd po 150 godzinach). Termin wyświetla się przez 5 sekund i potem przełącza na licznik motogodzin. Po uruchomieniu maszyny pokazywana jest liczba motogodzin. |
Dalsze informacje:
- Wyłączanie maszyny kluczykiem.
- Resetowanie terminu przeglądu magnesem.
- Wyświetlacz MDM jest częścią zamienną (np. po mechanicznym uszkodzeniu).
- Stacyjka zapłonu daje się łatwo wymontować w celu wymiany.
Zasady działania systemu MDM:
COMPATROL® CCD 2.0
COMPATROL® mierzy wzrost i spadek przyspieszeń płyty roboczej, pomiar porównuje z zarejestrowanymi w systemie danymi dotyczącymi właściwości podłoża i przekształca go w sygnał elektryczny.
Wynik w łatwy sposób odczytywany jest na wyświetlaczu:
Jeżeli w trakcie pracy nie zapala się kolejna dioda operator uzyskuje informację, że maksymalne zagęszczenie tego rodzaju podłoża tym typem maszyny zostało osiągnięte.
COMPATROL® 2.0 – poszerzający kontrolę stopnia zagęszczenia o aktywną ochronę silnika dostępny jest w typoszeregu zagęszczarek rewersyjnych od CR 6 do CR 9.
COMPATROL® 2.0 nie zastępuje konwencjonalnych metod pomiarowych, jest jednak przydatnym narzędziem zapewniającym wysoką jakość wykonywanych prac.
Automatyczna kontrola funkcji maszyny. | |
Automatyczne sprawdzenie częstotliwości. Zielona dioda miga do czasu osiągnięcia optymalnej częstotliwości | |
Gotowość robocza (po ok. 5-10 sekundach) |
Działanie COMPATROL:
Wyposażenie seryjne stanowią:
sprzęgło samoczynnie napinające pasek klinowy, pełne zabezpieczenie silnika solidną ramą ochronną i metalową osłoną, łatwy dostęp do wszystkich elementów obsługowych poprzez klapę serwisową, uchwyt podnośnikowy, dyszel sterowania z regulacją wysokości, precyzyjna hydrauliczna przekładnia kierunku posuwu przód – tył, rozrusznik elektryczny, moduł kontroli silnika MDM oraz system kontroli zagęszczania COMPATROL CCD 2.0. Umieszczenie linki gazu i przewodu hydraulicznego wewnątrz dyszla sterowania podkreślają bezpieczeństwo eksploatacyjne.
Dostępne akcesoria:
mata ochronna do zagęszczania kostki brukowej.

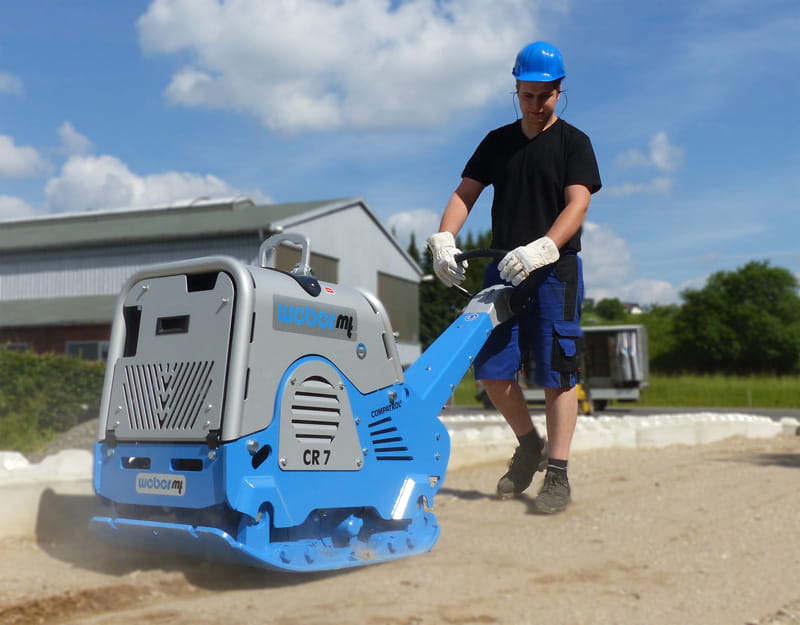

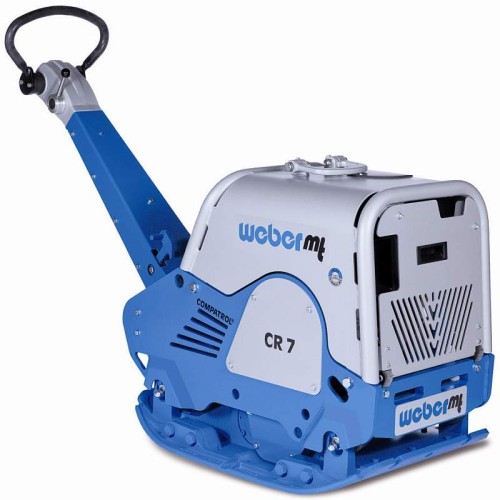

Zagęszczarka WEBER CR7:
Wibrator WEBER CR7:
Zagęszczarka 477kg
- dane techniczne:
PARAMETRY ZAGĘSZCZARKI |
|
Częstotliwość | 74Hz |
Szerokość płyty | 650mm |
Siła odśrodkowa | 65kN |
Prędkość robocza | 0-24m/min |
Waga w stanie suchym | ≤477kg |
PARAMETRY SILNIKA |
|
Model silnika | HATZ 1B40 |
Typ silnika | Jednocylindrowy, wysokoprężny, z rozruchem elektrycznym |
Pojemność silnika | 462cm³ |
Moc maksymalna silnika | 10.3 KM |
